活塞式制冷压缩机如何选型？

活塞式制冷压缩机应用最早、最成熟、单级压缩比可达8；易损件多，检修周期短。两级压缩时选单级机/双级压缩机。多种系列活塞式采用两种行程。

活塞式制冷压缩机选型的一般原则：

1.根据各蒸发温度的机器负荷分别选定。

2.总台数不宜少于两台的前提下，尽量少。

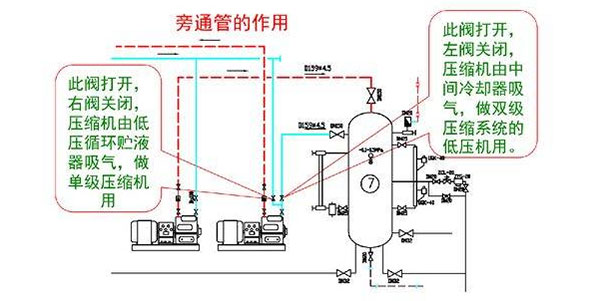

3.不同蒸发温度的压缩机，应考虑各系统之间的相互代替（加旁通阀），一般不设备用机。

4.同一机房最好采用同一系列的压缩机，一般不宜超过两种系列。便于维修与配件共用。

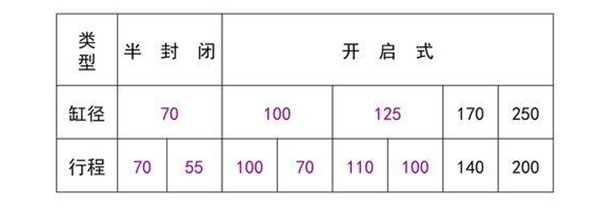

活塞式压缩机的缸径与行程（mm）：

1）由两台活塞式压缩机配组的双级压缩管道的连接方式：

5.活塞氨机压缩比>8采用双级，<8采用单级。

6.小型制冷系统，可选用压缩冷凝机组。

7.选用氨压缩机的工作条件不得超过厂家规定条件。

（1）单级氨活塞式压缩机的极限工作条件：

1）活塞最大压力差PL-Pz不大于1373kPa。

2）最大压力比PL/Pz不大于8。

3）冷凝温度不高于40℃。

4）蒸发温度5℃~-30℃。

5）油温不高于70℃。

2）单机双级氨活塞式压缩机的极限工作条件：

（1）活塞最大压力差PL-Pz不大于1514kPa。

（2）低压级活塞压力差Pzj-PZ不大于785kPa。

（3）高压级活塞压力差P[-Pzj不大于1373kPa。

（4）冷凝温度不高于40℃。

（5）蒸发温度不低于-50℃。

（6）低压级排气温度不高于120℃。

（7）高压级排气温度不高于150℃。

3）单级氨螺杆式压缩机的极限工作条件：

（1）冷凝温度不高于45℃

（2）蒸发温度5℃~-40℃℃。

（3）排气温度不高于105℃。

（4）油温不高于65℃

与活塞机比较：工作范围更宽。冷凝温度、蒸发温度、排气温度、油温。

选型计算：

1.汇总各蒸发系统的机器负荷800+1200/20t冷库1）各个蒸发温度机器负荷分别汇总，如：

-8℃系统800t*88w/t=70.4kw

-28℃系统1200t*45w/t=54kw

-33℃系统20t*7600w/t=156kw

若有两个蒸发温度比较接近，其中一个蒸发温度负荷较小时，可以将这两个蒸发温度合并。上例可将-28℃和-33℃合并为一个蒸发温度系统，简化系统。

说明：当-28°C和-33°C合并为一个蒸发温度系统：-33℃为冻结系统，其实际蒸发温度为变化的，当货物入库时，蒸发温度较高；随着货物温度的降低，蒸发温度随之降低。

冻结间冷藏间并不是需要24小时制冷的，比如一般的冷藏间（-28℃蒸发系统）每昼夜运行时间为12小时左右，可在冻结系统的蒸发温度在-25℃~-30℃之间时与冻结间一起降温。

2.确定工作参数：

1）蒸发温度

蒸发温度比冻结间、冻结物冷藏间低10℃，比冷却物冷藏间低8℃

冻结间库温-23℃，蒸发温度-33℃

冻结物冷藏间-18℃，蒸发温度-28℃

冷却物冷藏间0℃，蒸发温度-8℃

2）冷凝温度

例如，济南湿球温度：26。8‘C冷却塔冷却水出水温度为26.8+4=30.8℃冷凝温度：30.8+6=36.8C

3）中间冷却温度

本工程-33C与-28C蒸发系统合并为一个系统，因-33C系统负荷较大，计算时蒸发温度按-33C

最佳中间温度：拉塞公式

t=0.4*37.8-0.6*33+0.3=-4.38C

查图4-1c，高低压容积比1：2的压缩机中间温度为-9℃，高低压容积比1：3的压缩机中间温度为-1.5℃

1：3的压缩机更接近最佳中间温度。

4）过冷温度

中间冷却器蛇形管出液温度比中间冷却温度高5℃~7℃。tgl=-1.5+5=3.5°C

5）吸气温度：氨压缩机的吸气温度-33℃

6）排气温度

压缩机排气温度可通过logP-h图查得，也可见表3-2所示。

低压级排气温度：蒸发温度-33℃，冷凝温度-1.5°C，排气温度（略）。

高压机排气温度：蒸发温度-1.5℃，冷凝温度37.8℃；

排气温度：80+（35-32.5）*2.8/2.5=82.8C设计工况下的机器负荷换算成标准工况下的产冷量，或计算出所需要的理论排气量，再根据样本，确定压缩机的型号、台数。
