约克牌变频螺杆式YVAA0443-F-50风冷冷水机节能项目改造工程方案

项目技术方案：

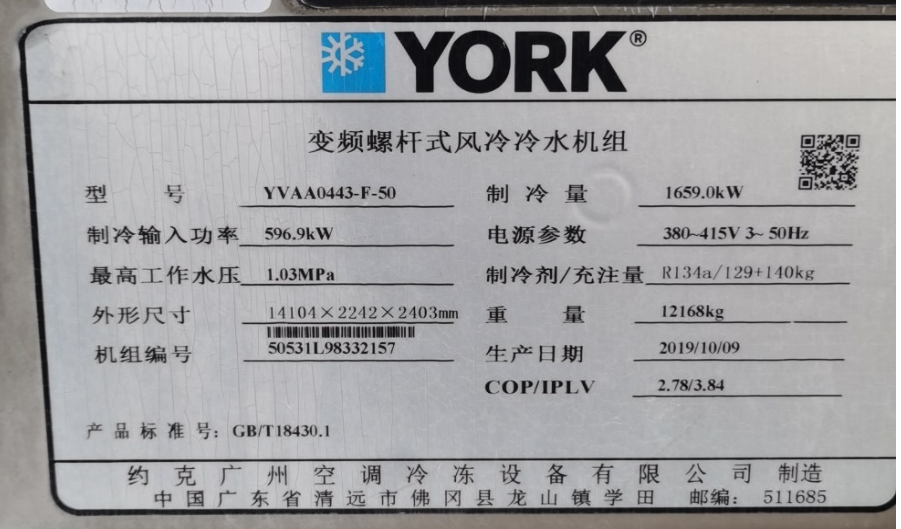

一、本案项目基本情况简述：

二、蒸发冷改造技术方案:

1. A、现有约克牌变频螺杆式YVAA0443-F-50风冷冷水机组共有3组，根据制冷量与机型结构特点，因此分别需采用每1组使用24个独立的蒸发冷换热模块机，对应24台压缩机冷凝系统，共配置72台蒸发冷换热模块机。
2. B、蒸发冷换热模块运行是利用液态水蒸发成水蒸气带走热量的工作模式，因此全功率运行时每小时需消耗约100升水/台蒸发冷（针对本案），补水的方式采用自来水补水，蒸发冷换热模块机本身能耗约1KW，电源取自原有主机即可。

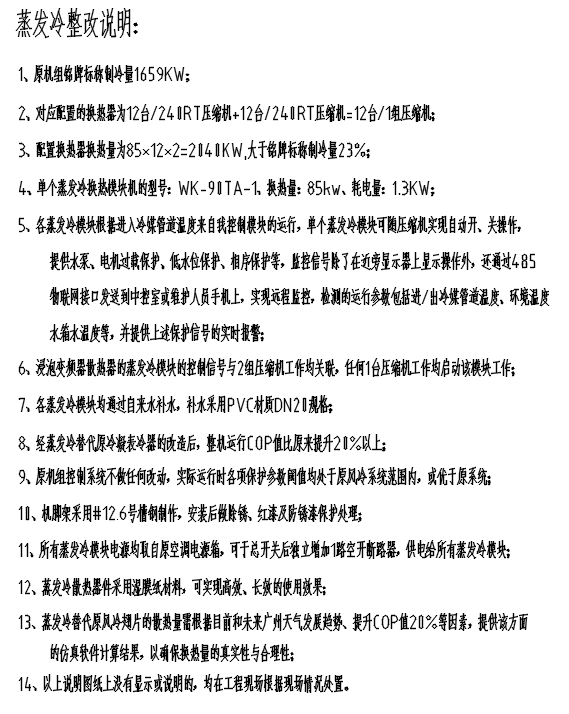

3. C、蒸发冷整改说明
4.

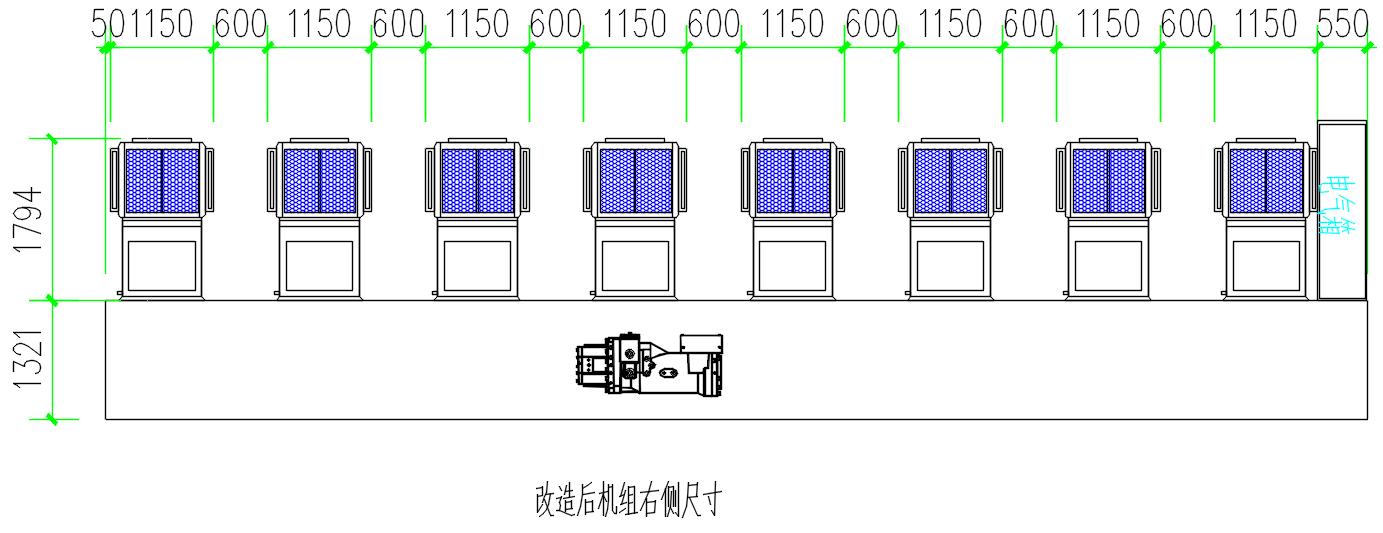

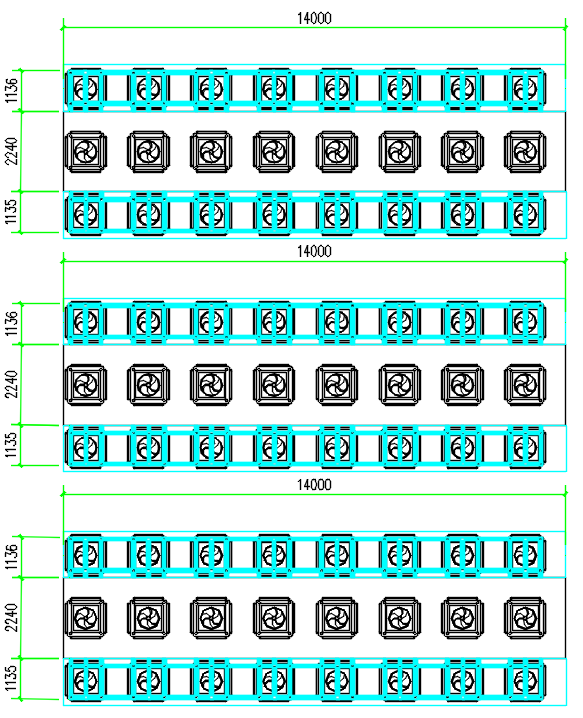

5. D、根据现场勘察情况，采用如下视图的配置及连接方式：
6. 改造机组机脚架：

7.







8.
