风冷热泵机组节能项目改造工程方案

本案项目基本情况简述：

二、蒸发冷改造技术方案:

A. 根据 2023 年 5 月 9 日会议，对现有主要用能设备，风冷空调水蒸发冷节能改造方案；

B. 蒸发冷换热模块运行是利用液态水蒸发成水蒸气带走热量的工作模式，因此全功率运行时每小时需消耗约 55升水/台蒸发冷（针对本案），补水的方式采用自来水补水，蒸发冷换热模块机本身能耗约 1.3KW，电源取自原有主机即可。

C. 蒸发冷整改说明：

1）单个蒸发冷换热模块机的型号：WK-90TA、换热量：85kw、耗电量：1.3KW；

2）各蒸发冷模块根据进入冷媒管道温度来自我控制模块的运行，单个蒸发冷模块可随压缩机实现自动开关操作，提供水泵、电机过载保护、低水位保护、相序保护等，监控信号除了在近旁显示器上显示操作外，还通过 485 物联网接口发送到中控室或维护人员手机上，实现远程监控，检测的运行参数包括进/出冷媒管道温度、环境温度，水箱水温度等，并提供上述保护信号的实时报警；

3）蒸发冷模块的控制信号与 2 组压缩机工作均关联，冷媒管路链接的任何 1 台压缩机工作，均可启动该模块工作；

4）各蒸发冷模块均通过自来水补水，补水采用 PVC 材质 DN20 规格；

5）经蒸发冷替代原冷凝器的部分功效改造后，整机运行 COP 值比原来提升 20%以上；

6）原机组控制系统不做任何改动，实际运行时各项保护参数阈值均处于原风冷系统范围内，或优于原系统；

7）所有蒸发冷模块电源均取自原空调电源箱，可于总开关后独立增加 1 路电源线，供电给所有蒸发冷模块；

8）蒸发冷的散热部件采用湿膜纸材料；

9）机脚架采用#10 号槽钢制作，安装后做除锈、红漆及防锈漆保护处理；

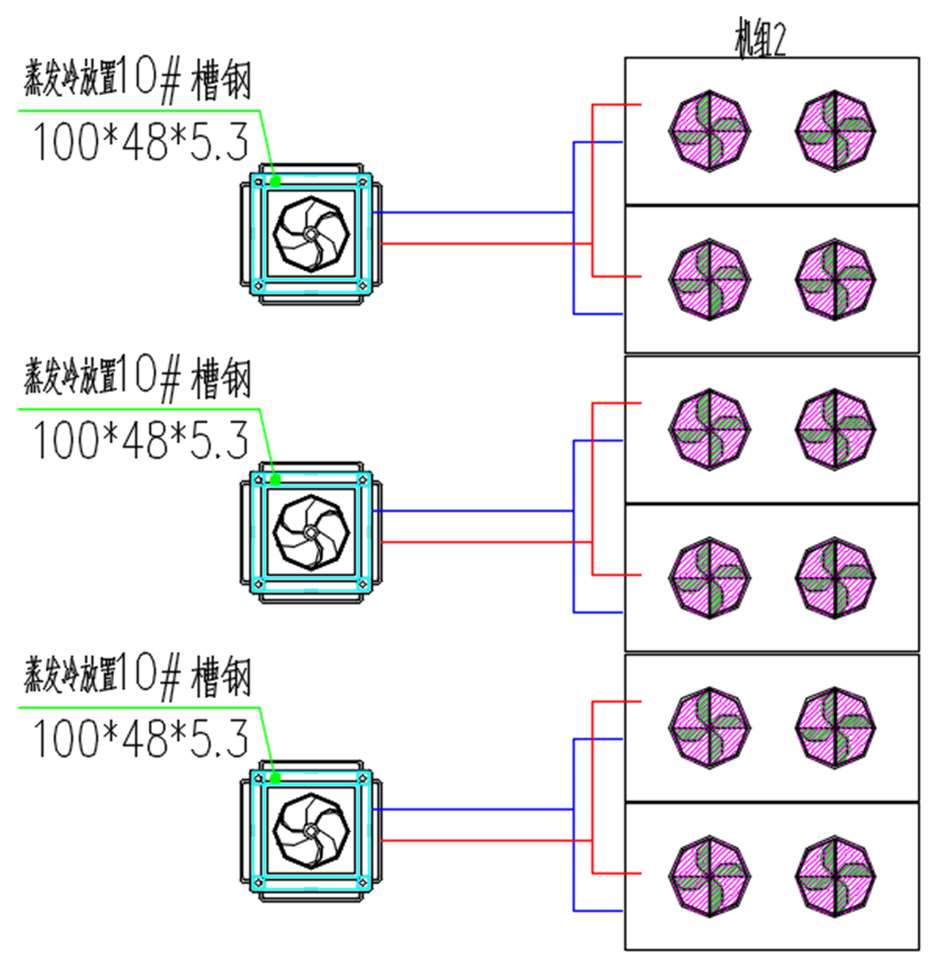

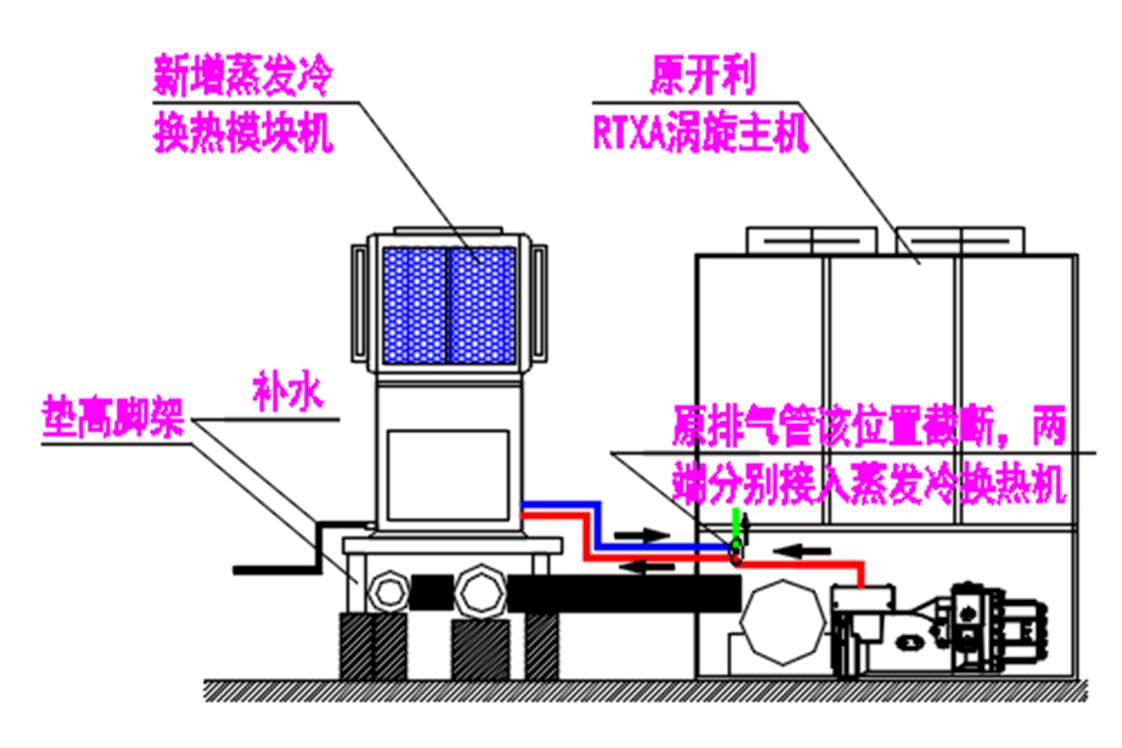

D. 根据现场勘察情况，采用如下视图的配置及连接方式：

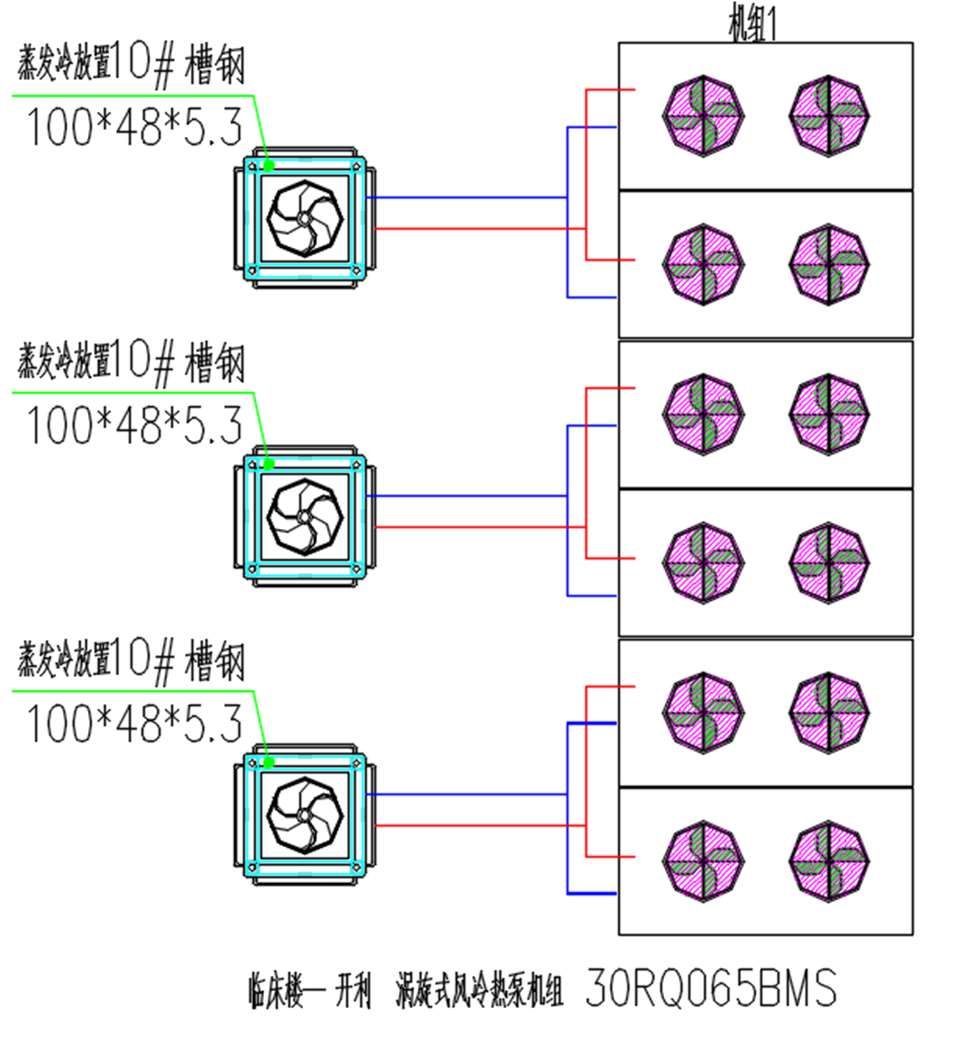

1）18 台开利涡旋式风冷热泵机组
