开利42CT系列交流/直流无刷风机盘管机组-开利风机盘管报价-开利风机盘管大全

开利42CT系列交流/直流无刷风机盘管机组

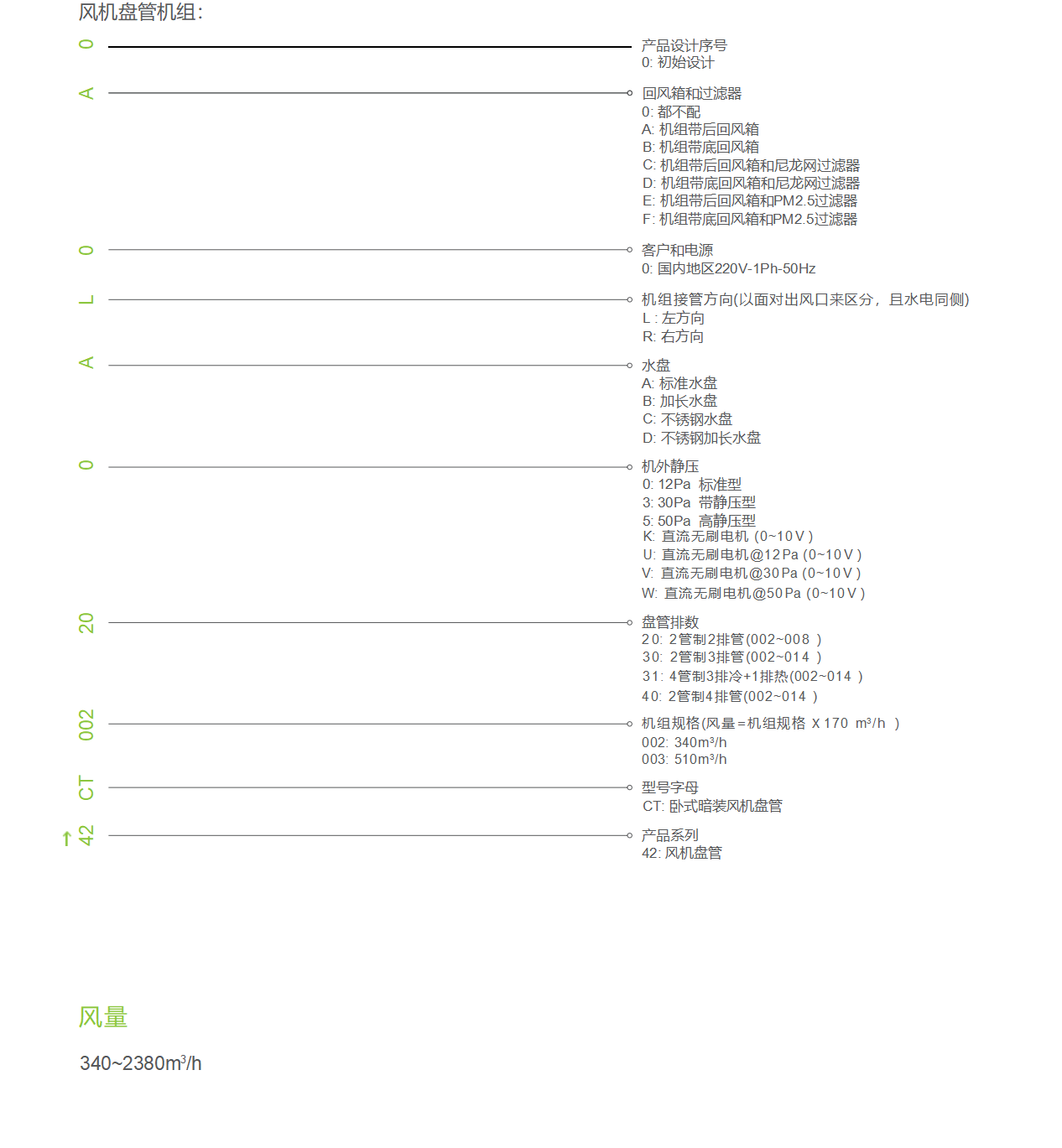

型号说明

高效换热器

盘管采用开利第三代高效换热的双正弦开窗波纹亲水铝翅片，其独特的扰流式翅片形状并加以亲水涂层，大大增强盘管的换热效率，其耐碱、耐盐雾性亦大大增强。

低噪风机

机组采用最新设计大直径宽叶轮，低转速前向多翼叶轮，风机外壳上有加强肋，增加强度。配合NSK轴承，保证运行振动小，噪音更低。

高强度 V 型凝水盘

开利全新设计V型凝水盘，采用整体模压工艺一次成型，排水口位于机组最低点，确保机组凝水排放顺畅。同时V型设计水盘大大增强水盘强度，避免运输过程中造成的水盘变形。

一体式安装回风箱(选项)

开利专业一体化设计回风箱，工厂预装，保证机组外观及品质，降低施工现场安装工作量。随回风箱可配置不同材质滤网，提高室内空气品质。

风机盘管 PM2 . 5 解决方案(选项)

采用细PP保护网+PP材质静电棉+粗PP支撑网的复合结构，且材料环保，可降解。

新型滤材采用摩擦带电技术驻极，使滤材有良好的电荷稳定性。

新型滤材采用和医用呼吸器相同的原材料，对人体无害。

采用两种纤维料横纵交错型结构，增加电荷密度，提高过滤效率；高效去除PM2.5 ，测试循环过滤效率达99.9%*。

独有滤材复合技术，复合滤棉和PP网，降低滤材结构阻力。

直流无刷电机(选项)

电机采用全封闭塑封结构，防护等级提升到IP44 ，电机效率更高，无论在效率、噪音、节能等各方面均具有巨大优势。

静音箱(选项)

1、开利专用技术设计静音箱，内置机翼形吸声海绵隔柱，采用先进的计算流体动力学(CFD )进行模拟优化，不影响机组性能的同时有效降低噪声。

2、消声静音箱结构简单可靠，安装方便，仅需在机组出风口留出安装位置，无需对风机盘管进行任何变动。风机盘管风量及静压不受静音箱影响，部分机型性能还略有提高，以下为机组实测对比。

风机盘管型号	有无消声器	出风静压 (Pa )	实测风量 (m3/h )	实测噪声 (dBA )	噪声降低
型号 1 (2 台风机)	无	30	1005	45.6	J 3.4dBA
型号 1 (2 台风机)	有	30	1011.6	42.2	J 3.4dBA
型号 2 (4 台风机)	无	30	1333.1	46	J 3.5dBA
型号 2 (4 台风机)	有	30	1351.4	42.5	J 3.5dBA
型号 3 (4 台风机)	无	12	1973	46.7	J 3.0dBA
型号 3 (4 台风机)	有	12	1954	43.7	J 3.0dBA

保温绝热

机组采用PEF保温材料，水盘保温采用一次成型工艺，经久耐用，保温性好。

其他可选配项

1.提供多样化凝水盘选项，满足各种场合使用要求，可根据现场情况提供不同长度。

2.随回风箱可配置不同材质滤网：尼龙过滤网， PM2.5过滤器，铝质过滤网。大屏幕液晶温控器，外观时尚，操作便捷。

3.可选连锁触点，遥控接收器及遥控器。也可选择四管制功能。

4.电动二通阀和三通阀，使系统使用更合理节能。

5.提供紫外线灯，安装在回风箱内出厂(注：选配紫外线灯选项的FCU产品亦能同时使用PM2.5过滤器选项)。

6.提供光催化净化装置，净化空气

42CT 直流无刷风机盘管特点

与传统风机盘管相比，开利全新42CT直流无刷风机盘管全面采用直流无刷无级调速电机和先进的控制技术，具有舒适、节能、智能、可靠等优势，广泛适用于办公楼、商业建筑、酒店、医院、各类场馆、别墅、公寓。

高效节能

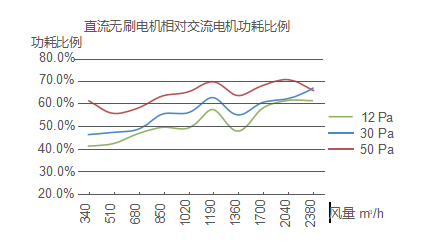

42CT直流无刷电机平均消耗功率仅为传统交流电机的40%~70%。

直流无刷电机转速可以通过驱动器调整到300rpm ，而且保持相当高的效率，而交流电机一旦选型完毕，无法任意调节转速，而且低速时功耗偏大。

恒温舒适

1、风机盘管调节房间温度通常通过水阀的开关及风机转速来实现。普通交流电机一般只提供三速调节，风量调节范围非常有限，实际房间温度波动大。如果配有直流无刷电机及控制，可以采用无级调速方式调节风量、结合水阀开关，实现空调房间按需的恒温控制。

2、开利42CT直流无刷风机盘管THT420系列液晶温控器温度设定精度高达0.5℃，满足对房间高标准的温控需求。

低噪静音

#室内温度达到设定点后，直流无刷风机盘管可以自动降低转速，具有更广泛的调节区间。

#直流无刷风机盘管大部分时间处于中低速运转，静音运行效果更好。

#不同于普通交流电机， 42CT直流无刷电机运行时没有碳刷噪音，减少了低频噪音，同时采用超出人耳正常感应范围之外的超高频率驱动，进一步降低机组在运行过程中的噪声。

控制灵活

#开利42CT直流无刷风机盘管，不仅可搭配开利THT420系列温控器，也可与市场上通用的0~10V温控器相兼容，方便用户自行选配温控器，满足实际应用中多样化的需求。

#机组可以提供单机或群控方案，并可与房控系统 (RCU) 连接。

#机组完全适应酒店集控，可直接批量用于酒店改造更换项目，降低能耗，节省电费。

#带MODBUS功能的温控器配备RS485通讯接口，支持标准Modbus通讯协议，方便接入楼宇自控 (BA) 系统。

方便可靠

#机组可以很方便地通过拨码设置快速实现12Pa、30Pa、50Pa静压的转换，以满足不同场合的应用。

#具有定时功能，可设置开机和关机时间，方便客户使用。

#驱动采用IPM模块，有过流保护，过压保护，欠压保护，堵转保护，超速保护等功能。

机组性能参数

2排管机组参数

性能		型号		002	003	004	005	006	007	008
额定风量 m3/h		高档		340	510	680	850	1020	1190	1360
		中档		270	400	530	670	800	940	1070
		低档		200	300	400	500	600	700	800
额定供冷量 W		全热冷量		1900	2950	3600	4500	5400	6300	7200
额定供冷量 W		显热冷量		1440	2190	2770	3450	4130	4790	5520
热量 W				3050	4750	5800	7200	8600	10100	11500
输入功率 W	交流	12Pa	高档	34	45	58	75	94	112	130
		12Pa	低档	25	34	44	56	71	87	98
		30Pa	高档	41	55	72	83	102	120	140
		30Pa	低档	31	40	55	63	77	92	106
		50Pa	高档	44	63	78	95	108	130	155
		50Pa	低档	36	49	61	73	83	99	118
	直流	12Pa	高档	14	19	27	37	46	64	62
		12Pa	低档	7	10	14	20	23	32	35
		30Pa	高档	19	26	35	46	57	73	77
		30Pa	低档	10	15	17	25	28	37	40
		50Pa	高档	27	35	45	60	70	90	98
		50Pa	低档	15	20	22	30	35	45	50
噪声值 dB (A)	交流	12Pa	高档	34	37	39.5	42	44	47	44
		12Pa	低档	27	29	29	32	34	35	32
		30Pa	高档	37.5	39.5	42	44	45.5	48	46.5
		30Pa	低档	30	31	31	32	35	36	36
		50Pa	高档	41.5	43	44	47	47	49	48.5
		50Pa	低档	34	34	34	36	36	38	37
	直流	12Pa	高档	34	37	39.5	42	44	47	44
		12Pa	低档	22	24	25	29	30	33	32
		30Pa	高档	37.5	39.5	42	44	45.5	48	46.5
		30Pa	低档	24	27	28	30	32	34	34
		50Pa	高档	41.5	43	44	47	47	49	48.5
		50Pa	低档	26	29	30	31	33	36	35
水流量 l/min				5.4	8.5	10.3	12.9	15.5	18.1	20.6
水压降 KPa				12	28	20	28	30	36	30
风机		形式		离心式，前向多翼
电机		形式		永久式电容电机 (AC) / 永磁同步电机 (DC)
盘管		排数		2
盘管		使用压力		1.6 MPa
接管		进回水		ZG3/4" 内螺纹
接管		凝结水		ZG3/4" 外螺纹
净重 kg		交流		10	11.6	12.2	13.8	15.7	16.7	22.3
净重 kg		直流无刷		11	12.6	13.2	14.8	16.7	17.7	23.3
可选附件				温控开关，二通/三通阀

注： 1. 表中相关盘管性能均为高档时的数据，并且均为带相应的余压时的值。

2. 制冷量是冷水进水温度7℃、进出口温差5℃，进风温度DB=27℃、 WB=19.5℃时所测值。制热量是热水进水温度60℃、进风温度DB=21℃，与制冷同样水量时所测值。

3. 噪声是在消声室，离机组前方、下方各1米的位置所测值。

3排管机组参数

性能		型号		002	003	004	005	006	007	008 010 012 014
额定风量 m3/h		高档		340	510	680	850	1020	1190	1360 1700 2040 2380
		中档		270	400	530	670	800	940	1070 1340 1610 1890
		低档		200	300	400	500	600	700	800 1000 1200 1400
额定供冷量 W		全热冷量		2300	3350	4300	5250	6300	7250	8450 9850 11500 13000
额定供冷量 W		显热冷量		1630	2390	3110	3810	4580	5280	6140 7300 8610 9830
热量 W				3650	5250	6900	8300	10080	11520	13100 15600 17900 20800
输入功率 W	交流	12Pa	高档	34	45	58	75	94	112	130 152 180 228
		12Pa	低档	25	34	44	56	71	87	98 116 136 172
		30Pa	高档	41	55	72	83	102	120	140 172 210 250
		30Pa	低档	31	40	55	63	77	92	106 130 159 189
		50Pa	高档	44	63	78	95	108	130	155 185 225 298
		50Pa	低档	36	49	61	73	83	99	118 140 170 225
	直流	12Pa	高档	14	19	27	37	46	64	62 88 110 139
		12Pa	低档	7	10	14	20	23	32	35 44 55 70
		30Pa	高档	19	26	35	46	57	73	77 101 130 166
		30Pa	低档	10	15	17	25	28	37	40 51 65 83
		50Pa	高档	27	35	45	60	70	90	98 125 158 195
		50Pa	低档	15	20	22	30	35	45	50 63 78 98
噪声值 dB (A)	交流	12Pa	高档	34	37	39.5	42	44	47	44 47 49 51
		12Pa	低档	27	29	29	32	34	35	32 35 37 38
		30Pa	高档	37.5	39.5	42	44	45.5	48	46.5 50 50.5 52.5
		30Pa	低档	30	31	31	32	35	36	36 38 38 40
		50Pa	高档	41.5	43	44	47	47	49	48.5 51 51.5 54
		50Pa	低档	34	34	34	36	36	38	37 39 40 42
	直流	12Pa	高档	34	37	39.5	42	44	47	44 47 49 51
		12Pa	低档	22	24	25	29	30	33	32	34	35	36
		30Pa	高档	37.5	39.5	42	44	45.5	48	46.5	50	50.5	52.5
		30Pa	低档	24	27	28	30	32	34	34	36	37	38
		50Pa	高档	41.5	43	44	47	47	49	48.5	51	51.5	54
		50Pa	低档	26	29	30	31	33	36	35	37	38	40
水流量 l/min				6.6	9.5	12.3	15.0	18.2	20.8	24.2	28.2	33.0	37.3
水压降 KPa				22	24	22	30	32	35	33	40	40	45
风机		形式		离心式，前向多翼
电机		形式		永久式电容电机 (AC) / 永磁同步电机 (DC)
盘管		排数		3
盘管		使用压力		1.6 MPa
接管		进回水		ZG3/4" 内螺纹
接管		凝结水		ZG3/4" 外螺纹
净重 kg		交流		11.0	12.6	13.2	14.8	16.7	17.7	23.5	25.4	27.8	29.8
净重 kg		直流无刷		12.0	13.6	14.3	15.8	17.7	18.7	24.5	26.5	28.8	30.8
可选附件				温控开关，二通/三通阀

注： 1. 表中相关盘管性能均为高档时的数据，并且均为带相应的余压时的值。

3. 噪声是在消声室，离机组前方、下方各1米的位置所测值。

3+1排管机组参数

性能		型号		002	003	004	005	006	007	008 010 012 014
额定风量 m3/h		高档		340	510	680	850	1020	1190	1360 1700 2040 2380
		中档		270	400	530	670	800	940	1070 1340 1610 1890
		低档		200	300	400	500	600	700	800 1000 1200 1400
额定供冷量 W		全热冷量		2300	3200	4150	5200	6200	6800	8150 9850 11500 13000
额定供冷量 W		显热冷量		1620	2310	3020	3760	4510	5030	5960 7260 8590 9730
热量 W				1980	3000	3500	4500	5200	5700	6600 7800 8800 10300
输入功率 W	交流	12Pa	高档	34	45	58	75	94	112	130 152 180 228
		12Pa	低档	25	34	44	56	71	87	98 116 136 172
		30Pa	高档	41	55	72	83	102	120	140 172 210 250
		30Pa	低档	31	40	55	63	77	92	106 130 159 189
		50Pa	高档	44	63	78	95	108	130	155 185 225 298
		50Pa	低档	36	49	61	73	83	99	118 140 170 225
	直流	12Pa	高档	14	19	27	37	46	64	62 88 110 139
		12Pa	低档	7	10	14	20	23	32	35 44 55 70
		30Pa	高档	19	26	35	46	57	73	77 101 130 166
		30Pa	低档	10	15	17	25	28	37	40 51 65 83
		50Pa	高档	27	35	45	60	70	90	98 125 158 195
		50Pa	低档	15	20	22	30	35	45	50 63 78 98
噪声值 dB (A)	交流	12Pa	高档	34	37	39.5	42	44	47	44 47 49 51
		12Pa	低档	27	29	29	32	34	35	32 35 37 38
		30Pa	高档	37.5	39.5	42	44	45.5	48	46.5 50 50.5 52.5
		30Pa	低档	30	31	31	32	35	36	36 38 38 40
		50Pa	高档	41.5	43	44	47	47	49	48.5 51 51.5 54
		50Pa	低档	34	34	34	36	36	38	37 39 40 42
	直流	12Pa	高档	34	37	39.5	42	44	47	44 47 49 51
		12Pa	低档	22	24	25	29	30	33	32	34	35	36
		30Pa	高档	37.5	39.5	42	44	45.5	48	46.5	50	50.5	52.5
		30Pa	低档	24	27	28	30	32	34	34	36	37	38
		50Pa	高档	41.5	43	44	47	47	49	48.5	51	51.5	54
		50Pa	低档	26	29	30	31	33	36	35	37	38	40
水流量 l/min		制冷		6.6	9.2	11.9	14.9	17.8	19.5	23.4	28.2	33.0	37.3
水流量 l/min		制热		2.8	4.3	5.0	6.4	7.5	8.2	9.5	11.2	12.6	14.8
水压降 KPa		制冷		22	24	22	30	32	35	33	40	40	45
水压降 KPa		制热		13	15	20	25	28	30	35	40	40	45
风机		形式		离心式，前向多翼
电机		形式		永久式电容电机 (AC) / 永磁同步电机 (DC)
盘管		排数		3冷+1热
盘管		使用压力		1.6 MPa
接管		进回水		ZG3/4" 内螺纹
接管		凝结水		ZG3/4" 外螺纹
净重 kg		交流		11.8	13.4	14	15.9	17.8	18.8	24.7	26.7	29.4	31.4
净重 kg		直流无刷		12.8	14.4	15	16.9	18.8	19.8	25.7	27.7	30.4	32.4
可选附件				温控开关，二通/三通阀

注： 1. 表中相关盘管性能均为高档时的数据，并且均为带相应的余压时的值。

2. 制冷量是冷水进水温度7℃、进出口温差5℃，进风温度DB=27℃、 WB=19.5℃时所测值。制热量是热水进水温度60℃、进出口温差10℃，进风温度DB=21℃时所测值。

3. 噪声是在消声室，离机组前方、下方各1米的位置所测值。

4排管机组参数

性能		型号		002	003	004	005	006	007	008 010 012 014
额定风量 m3/h		高档		340	510	680	850	1020	1190	1360 1700 2040 2380
		中档		270	400	530	670	800	940	1070 1340 1610 1890
		低档		200	300	400	500	600	700	800 1000 1200 1400
额定供冷量 W		全热冷量		2660	3690	4680	5600	6900	7780	9300 11220 13000 15200
额定供冷量 W		显热冷量		1810	2560	3300	4010	4890	5560	6550 7980 9400 10960
热量 W				4260	5900	7490	8960	11040	12450	14900 17950 20800 24320
输入功率 W	交流	12Pa	高档	34	45	58	75	94	112	130 152 180 228
		12Pa	低档	25	34	44	56	71	87	98 116 136 172
		30Pa	高档	41	55	72	83	102	120	140 172 210 250
		30Pa	低档	31	40	55	63	77	92	106 130 159 189
		50Pa	高档	44	63	78	95	108	130	155 185 225 298
		50Pa	低档	36	49	61	73	83	99	118 140 170 225
	直流	12Pa	高档	14	19	27	37	46	64	62 88 110 139
		12Pa	低档	7	10	14	20	23	32	35 44 55 70
		30Pa	高档	19	26	35	46	57	73	77 101 130 166
		30Pa	低档	10	15	17	25	28	37	40 51 65 83
		50Pa	高档	27	35	45	60	70	90	98 125 158 195
		50Pa	低档	15	20	22	30	35	45	50 63 78 98
噪声值 dB (A)	交流	12Pa	高档	34	37	39.5	42	44	47	44 47 49 51
		12Pa	低档	27	29	29	32	34	35	32 35 37 38
		30Pa	高档	37.5	39.5	42	44	45.5	48	46.5 50 50.5 52.5
		30Pa	低档	30	31	31	32	35	36	36 38 38 40
		50Pa	高档	41.5	43	44	47	47	49	48.5 51 51.5 54
		50Pa	低档	34	34	34	36	36	38	37 39 40 42
	直流	12Pa	高档	34	37	39.5	42	44	47	44 47 49 51
		12Pa	低档	22	24	25	29	30	33	32	34	35	36
		30Pa	高档	37.5	39.5	42	44	45.5	48	46.5	50	50.5	52.5
		30Pa	低档	24	27	28	30	32	34	34	36	37	38
		50Pa	高档	41.5	43	44	47	47	49	48.5	51	51.5	54
		50Pa	低档	26	29	30	31	33	36	35	37	38	40
水流量 l/min				7.6	10.6	13.4	16.1	19.8	22.3	26.7	32.2	37.3	43.6
水压降 KPa				20	18	18	18	22	30	26	36	35	48
风机		形式		离心式，前向多翼
电机		形式		永久式电容电机 (AC) / 永磁同步电机 (DC)
盘管		排数		4
盘管		使用压力		1.6 MPa
接管		进回水		ZG3/4" 内螺纹
接管		凝结水		ZG3/4" 外螺纹
净重 kg		交流		11.5	13.1	13.7	15.5	17.4	18.4	24.3	26.2	28.8	30.6
净重 kg		直流无刷		12.5	14.1	14.7	16.6	18.4	19.4	25.3	27.2	29.8	31.6
可选附件				温控开关，二通/三通阀

注： 1. 表中相关盘管性能均为高档时的数据，并且均为带相应的余压时的值。

3. 噪声是在半消声室，离机组前方、下方各1米的位置所测值。

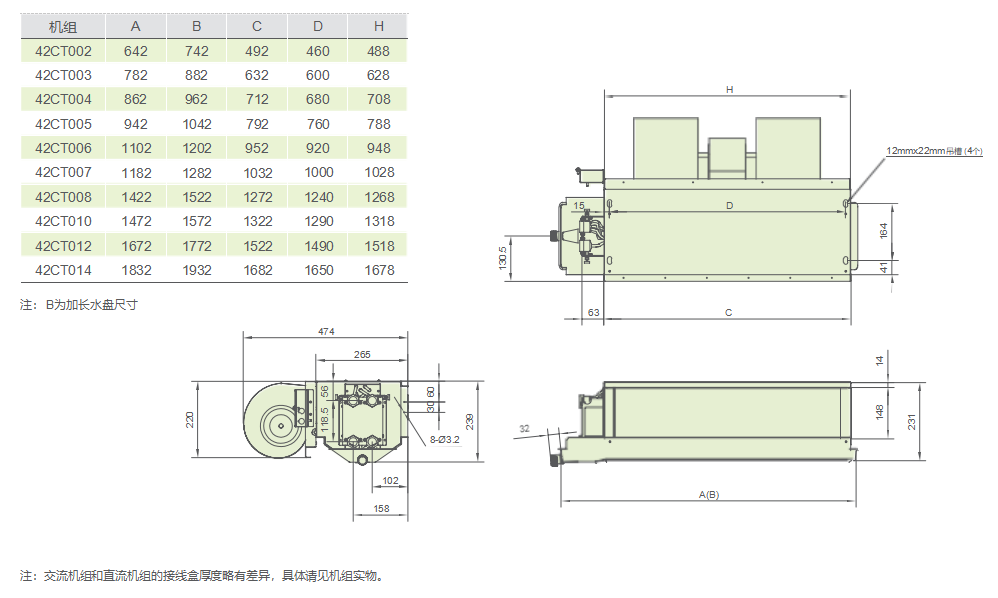

外形尺寸图

二管制

机组	A	B	C	D	H
42CT002	642	742	492	460	488
42CT003	782	882	632	600	628
42CT004	862	962	712	680	708
42CT005	942	1042	792	760	788
42CT006	1102	1202	952	920	948
42CT007	1182	1282	1032	1000	1028
42CT008	1422	1522	1272	1240	1268
42CT010	1472	1572	1322	1290	1318
42CT012	1672	1772	1522	1490	1518
42CT014	1832	1932	1682	1650	1678

注： B为加长水盘尺寸

注：交流机组和直流机组的接线盒厚度略有差异，具体请见机组实物。

二管制带底回风箱

二管制带后回风箱

四管制

四管制带底回风箱

四管制带后回风

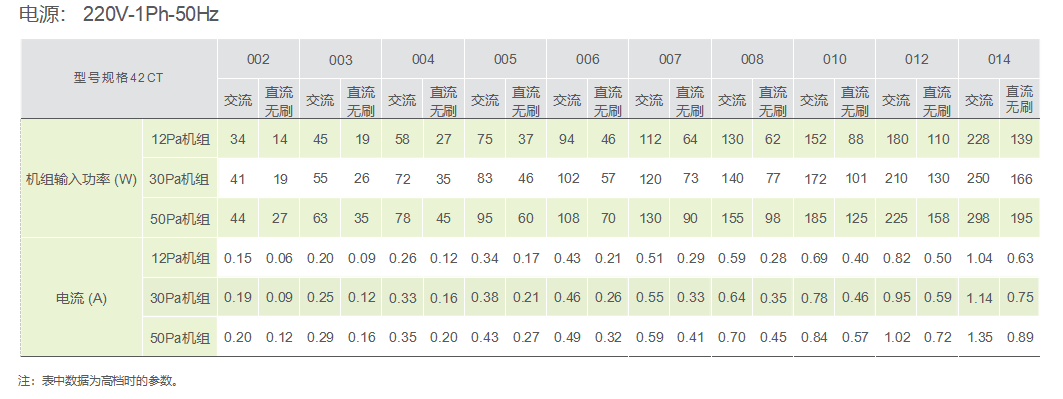

电气数据表

电源： 220V-1Ph-50Hz

紫外线灯参数及配置

机组规格	紫外线灯组件
	AC电机		DC电机		数量
	左向机组	右向机组	左向机组	右向机组	数量
002	CUVCB16L002AC	CUVCB16R002AC	CUVCB16L002DC	CUVCB16R002DC	1
003	CUVCB16L003AC	CUVCB16R003AC	CUVCB16L003DC	CUVCB16R003DC	1
004	CUVCB16L004AC	CUVCB16R004AC	CUVCB16L004DC	CUVCB16R004DC	1
005	CUVCB16L005AC	CUVCB16R005AC	CUVCB16L005DC	CUVCB16R005DC	1
006	CUVCB16L006AC	CUVCB16R006AC	CUVCB16L006DC	CUVCB16R006DC	1
008	CUVCB36L008AC	CUVCB36R008AC	CUVCB36L008DC	CUVCB36R008DC	1
010	CUVCB36L010AC	CUVCB36R010AC	CUVCB36L010DC	CUVCB36R010DC	1
012	CUVCB36L012AC	CUVCB36R012AC	CUVCB36L012DC	CUVCB36R012DC	1
014	CUVCB36L014AC	CUVCB36R014AC	CUVCB36L014DC	CUVCB36R014DC	1

接线图

服务项目介绍：广州提爱思汽车内饰系统有限公司是广州汽车集团零部件有限公司与日本东京座椅技术株式会社于2001年7月共同成立的合资企业，公司占地面积约6.8万平方米。

服务内容：中央空调风冷热泵室外机蒸发冷节能改造。

煜信空调专业从事中央空调维修和保养、设计安装工程、中央空调节能改造的技术型服务公司，公司有专业的维修队伍。主要维修开利、麦克维尔、特灵、约克、大金、日立、三洋、格力、美的、布里斯托、克莱门特，及螺杆机、离心机、风冷机组、热泵机组、VRV多联机、地源热泵机组、工业冷水机组、复叠式制冷机组等。可以根据您的需求，提供专业优质的解决方案，期待与你达成合作。有意向联系：13527880699。

目前经营服务范围：商用中央空调安装，家用中央空调安装，厂房中央空调安装，家庭家用、商业场所、办公写字楼、党政机关、部队公安、教育场所、大型企业、事业单位、酒店宾馆、厂房工厂、商场超市、餐饮食堂、娱乐场所、大型室内公共空间等场所中央空调维修、安装、空调零配件销售，并且包括制冷、空调设备配件和建筑物空调设备、通风设备系统等销售和安装服务。

目前珠三角地区已有多家知名企业或事业单位建立了良好的战略合作。

我们提供免费方案/报价: 13527880699。

用户：需要中央空调维修及零配件或中央空调节能改造等。

服务场所：家庭家用、商业场所、办公写字楼、党政机关、部队公安教育场所、大型企业、事业单位、酒店宾馆、厂房工厂、商场超市、餐饮食堂、娱乐场所、大型室内公共空间等。

解决方案：家用中央空调、商用中央空调、别墅中央空调、厂房中央空调、多联机中央空调、水冷中央空调、风冷中央空调、变频中央空调等。

ꄴ前一个：特灵DCHC系列直流无刷风机盘管机组

ꄲ后一个：约克YJFC系列风机盘管机组-约克净化型风机盘管报价-约克风机盘管大全

넳 넲

全部分类
