三菱电机多联室外机PUHY-P300YPKC-A蒸发冷节能改造方案

三菱电机多联室外机PUHY-P300YPKC-A蒸发冷节能改造方案

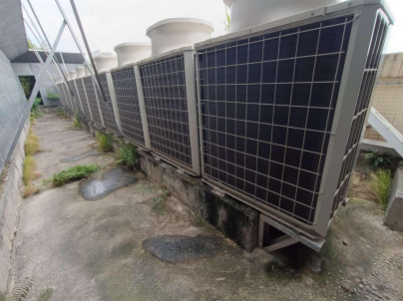

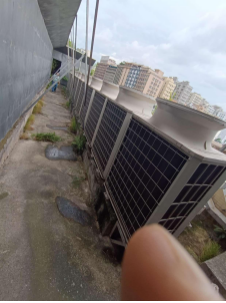

现场图片：

A、改造方案配置

本项目空调主机投入使用时间已7年，主机设备的重要零部件如压缩机、蒸发器、制冷系统管路、阀门、控制器及相关元器件等仍具有较大的残值，以上部件设计寿命均在 20 年以上。综合考虑空调主机节能运行需求，本项目空调主机改造方案本身完全可以采用蒸发冷却器辅助原空调主机已老化的冷凝器进行整体节能改造。
针对该项目情况进行如下配置：

1、原机组铭牌标制冷量为33.5*2+40=107kw；

4、单个蒸发冷换热模块机的型号：WK-90TA、换热量：85kw、耗电量：1.3KW；

5、各蒸发冷模块根据进入冷媒管道温度来自我控制模块的运行，单个蒸发冷模块可随压缩机实现自动开、

关操作，提供水泵、电机过载保护、低水位保护、相序保护等，监控信号除了在近旁显示器上显示操作外，

还通过485物联网接口发送到中控室或维护人员手机上，实现远程监控，检测的运行参数包括进/出冷媒管

道温度、环境温度水箱水温度等，并提供上述保护信号的实时报警；

6、浸泡变频器散热器的蒸发冷模块的控制信号与对应多联主机的压缩机工作均关联，

任何1台压缩机工作均启动该模块工作；

7、各蒸发冷模块均通过自来水补水，补水采用PVC材质DN20规格；

8、经蒸发冷并入原冷凝表冷器的改造后，整机运行COP值比原来提升20%以上；

9、原机组控制系统不做任何改动，实际运行时各项保护参数阈值均处于原风冷系统范围内，或优于原系统；

10、机脚架采用#10号槽钢制作，安装后做除锈、红漆及防锈漆保护处理；

11、所有蒸发冷模块电源均取自原空调电源箱，可于总开关后独立增加1路空开断路器，供电给所有蒸发冷模块；

12、蒸发冷散热器件采用湿膜纸材料，可实现高效、长效的使用效果；

13、蒸发冷替代原风冷翅片的散热量需根据目前和未来广州天气发展趋势、提升COP值20%等因素，

提供该方面的仿真软件计算结果，以确保换热量的真实性与合理性；

14、以上说明图纸上没有显示或说明的，均在工程现场根据现场情况处置。

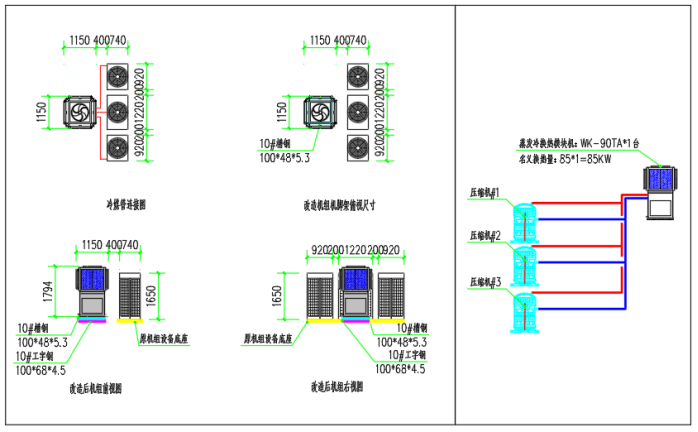

根据现场勘察情况，采用如下视图的配置及连接方式：
