RTAA接触器及触点的更换
一、序言
接触器的定义与用途
接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直 流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联 锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要 控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、 电容器组等。
接触器的分类
接触器按被控电流的种类可分为交流接触器和直流接触器，我们用的较多 的为交流接触器。
接触器的结构
接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
接触器运行中检查的项目
1)、通过的负荷电流是否在接触器额定值之内；
2)、接触器的分合信号指示是否与电路状态相符；
3)、运行声音是否正常，有无因接触不良而发出放电声；
4)、电磁线圈有无过热现象，电磁铁的短路环有无异常。
5)、灭弧罩有无松动和损伤情况；
6)、辅助触点有无烧损情况；
7)、传动部分有无损伤；
8)、周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。
接触器的维护
1、外部维护
2、触点系统维护
3、铁芯部分维护
4、电磁线圈维护 当接触器出现异常情况时，根据现场的实际情况，进行必要的更换触点或整个接触器，以保护设备的正常运行。
二、维修前准备
现场相关资料
1、机组型号与系列号
2、接触器的型号与厂家信息
3、接触器触点的型号与厂家信息
4、接触器或触点的故障原因分析

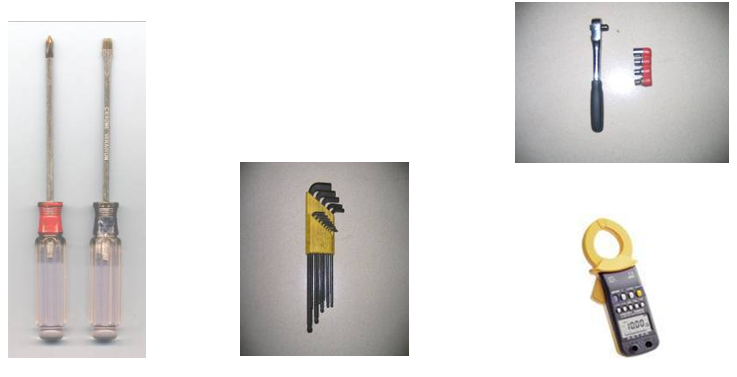

准备工具
1、一字、十字螺丝刀一批
2、公、英制六角匙各1套
3、公、英制套筒各1套
4、钳形电流表
工具准备
个人安全用品的准备
1、安全帽
2、安全眼镜
3、绝缘手套
4、安全鞋
5、锁定装置
安全用品
三、维修步骤与过程
1、与用户沟通后，断开机组电源。
2、采用万用表进行测量机组的供电电源是否断开？
(1)相对相
(2)相对地
(3)机组的控制电源的电压是否全为零?

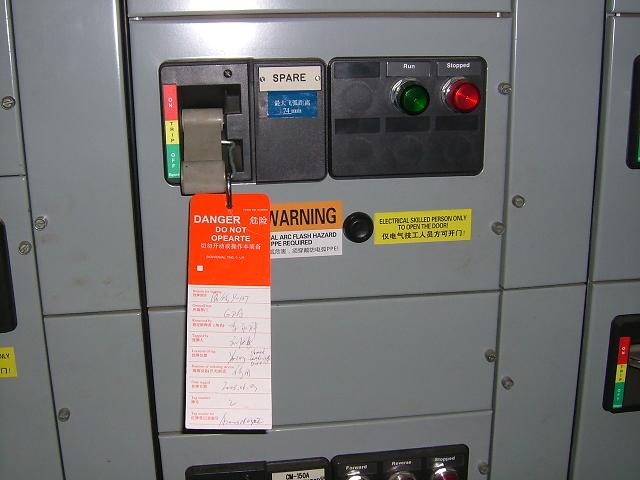

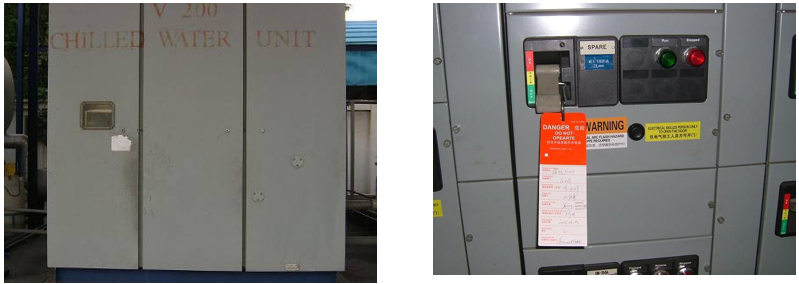

3、对机组的总电源开关进行挂牌上锁。
4、打开配电柜，检查所需要维修的接触器的实际情况
a、各机械部分的工作情况
b、触点部分的磨损情况
5、根据实际情况，进行相关维修：
(1)更换触点部分：
a、进行拆卸接触器的联接螺栓，如图中的1所示
b、进行拆卸电源线的联接螺栓，如图中的2所示
c、进行拆卸固定的触点螺栓，如图中的3所示
d、进行拆卸活动的触点，如图中的4所示
更换完毕触点后，按顺序进行安装好接触器。

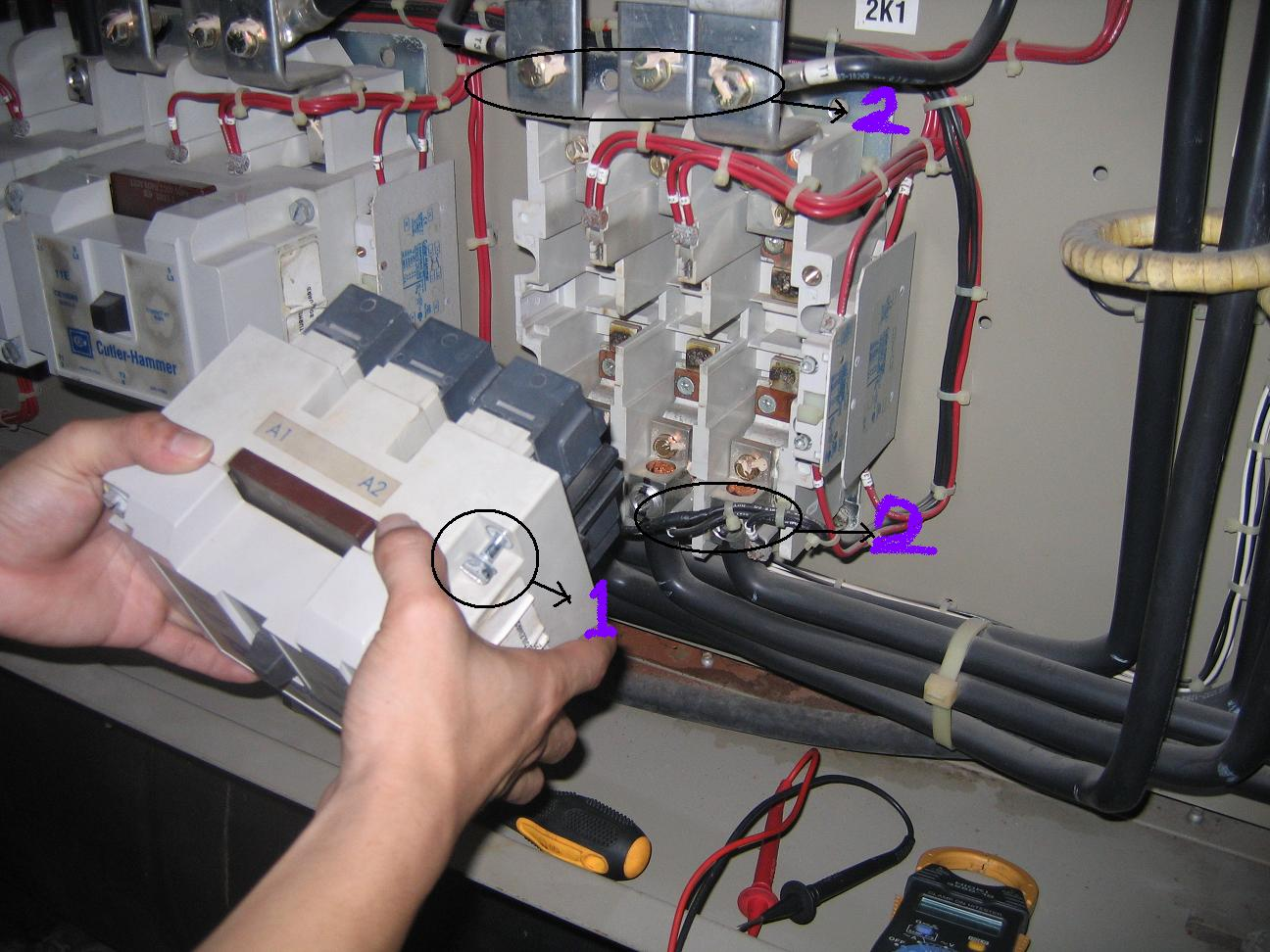

图中的1到2步骤
图中的3步骤

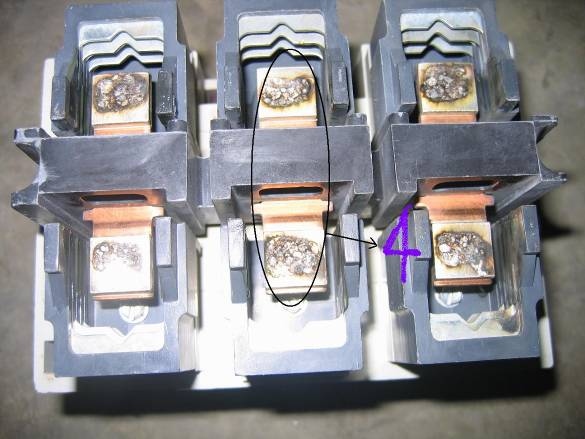

图中的4步骤
(2)更换整个接触器：
a、进行拆卸接触器的联接螺栓，如图中的1所示
b、进行拆卸电源线的联接螺栓，如图中的2所示
c、进行拆卸控制电源线，如图中的5所示
d、进行拆卸固定接触器的螺栓，如图中的6所示
进行更换整个接触器
图中的1到2步骤

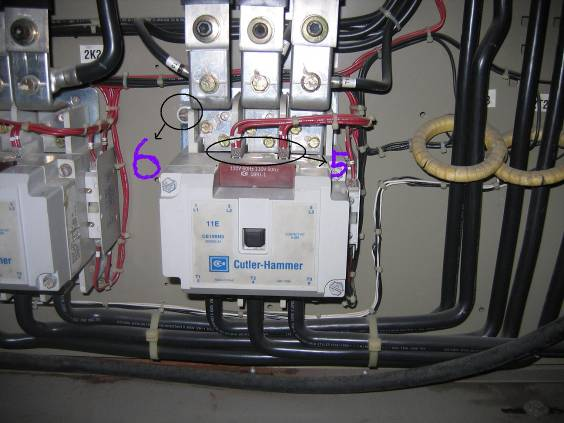

图中的5-6步骤
综上所述，接触器的正常维护是非常重要的： 在电气设备进行维护工作时，应一并对接触器进行维护工作。
1)外部维护：
a．清扫外部灰尘；
b．检查各紧固件是否松动，特别是导体连接部分，防止接触松动而发热；
2) 触点系统维护：
a．检查动、静触点位置是否对正，三相是否同时闭合，如有问题应调 节触点弹簧；
b．检查触点磨损程度,触点有烧损，开焊脱落时，须及时更换；轻微烧损时，一般不影响使用。清理触点时不允许使用砂纸.
C．检查辅助触点动作是否灵活，检查触点有无松动脱落，发现问题时，应及时修理或更换。
3)铁芯部分维护：
a．清扫灰尘，特别是运动部件及铁芯吸合接触面间；
b．检查铁芯的紧固情况，铁芯松散会引起运行噪音加大；
c．铁芯短路环有脱落或断裂要及时修复。
4)电磁线圈维护：
a．测量线圈绝缘电阻；
b．线圈绝缘物有无变色、老化现象.
c．检查线圈引线连接，如有开焊、烧损应及时修复。
5)灭弧罩部分维护：
a．检查灭弧罩是否破损；
b．灭弧罩位置有无松脱和位置变化；
c．清除灭弧罩缝隙内的金属颗粒及杂物。
