广州综合楼风冷螺杆主机蒸发冷冷凝器翻新及节能改造方案
本案项目基本情况简述：
1、机组概况：
本案三线综合楼采用 3 台约克牌风冷螺杆冷水机组供冷方式，冷源设备采用3 台 YORK 牌 YVAA0183风冷变频螺杆式冷水机供应冷水冷源。 平时工作模式为 2 用 1 备满负荷全天候 24 小时， 单台设备制冷量 660KW,制冷输入功率 221KW，2014年开始运行， 至今已经 8年。据甲方介绍，夏天高温天气下 2 台主机超负荷工作，且工作时间处于全年 24 小时满负荷运行， 因此系统能耗巨大，根据设备运行的基本特性和 应用环境的要求， 设备经常处于故障状态， 维修成本高昂， 且高温天气下影响室 内空调使用；另外由于该批产品约克工厂为了降成本， 将冷凝器冷媒通路的管道 由铜管改为铝管， 铝是一种比铜化学活性更活跃的金属， 极易与酸碱发生化学反 应， 而处于工业区中主机受环境因素影响， 大量酸性气体或因酸性气体排放大气 造成雨水酸化，对该设备的铝质冷媒管道与铝翅片造成不可逆转的腐蚀与伤害， 导致冷凝器铝管经常出现腐蚀穿孔引起冷媒泄露， 且出现越来越劣化的趋势， 严 重影响了设备运行。
由于风冷冷却方式先天存在制冷效率不高的特点， (新机制冷能效 3.0 左 右)，设备已经运行 8 年多，根据能效每年 2%递减系数，目前主机设备能效比 不高于 2.55，而且随着设备使用年限的增加，2%能效递减的魔咒始终笼罩着这 种设备的效率递减， 这推高了设备的运行耗电量， 与国家提倡的双碳减排方针背 道而驰， 同时也增加了企业的生产成本。 同时， 在夏天高温恶劣天气下， 使用年 限越长的风冷主机设备运行时除高能耗外， 还因工作压力大增出现故障频发， 同 时工业区的酸性其他与酸雨对冷凝器的冷媒管道已经造成了不可逆转的伤害， 严 重影响了生产的正常运行， 因此存在节能改造的必要性。
2、设备情况：
|
设 备 情 况 |
||||
|
品牌 |
规格 |
型号 |
单台制冷量（kw) |
单台制冷功率(kw) |
|
约克 |
风冷变频螺杆式冷水机 |
YVAA0183 |
660 |
220 |
|
数量 |
总制冷量（kw) |
总输入功率(kw) |
生产年限 |
项目地址 |
|
1 |
660 |
220 |
2014 |
广本三线综合楼 |
- 风冷机组运行能耗高，分析见下图：
- 蒸发冷改造技术方案:
1、改造方案配置
1.1、本项目空调主机投入使用时间已9年，主机设备的重要零部件如压缩机、蒸发器、制冷系统管路、阀门、控制器及相关元器件等仍具有较大的残值，以上部件设计寿命均在 20 年以上。综合考虑空调主机节能运行需求，本项目空调主机改造方案本身完全可以采用蒸发冷却器替代原空调主机已老化的风冷翅片式冷凝器进行整体节能改造。
1.2、针对该项目情况进行如下配置：
|
1、原机组铭牌标制冷量660*1=660kw； |
系统1：系统制冷量351.71kw：4台WK-150TA对应1个压缩机； 系统2：系统制冷量281.36kw：3台WK-150TA对应1个压缩机； |
系统1：(150*4)/351.71=1.70，大于铭牌制冷量的70%; 系统1：(150*3)/281.36=1.59，大于铭牌制冷量的59%; |
|
|
5、各蒸发冷模块根据进入冷媒管道温度来自我控制模块的运行，单个蒸发冷模块可随压缩机实现自动开、 关操作，提供水泵、电机过载保护、低水位保护、相序保护等，监控信号除了在近旁显示器上显示操作外， 还通过485物联网接口发送到中控室或维护人员手机上，实现远程监控，检测的运行参数包括进/出冷媒管 道温度、环境温度水箱水温度等，并提供上述保护信号的实时报警； |
|
6、浸泡变频器散热器的蒸发冷模块的控制信号与对应压缩机工作均关联，任何1台压缩机工作均启动对应模块工作； |
|
7、各蒸发冷模块均通过自来水补水，补水采用PVC材质DN20规格； |
|
8、经蒸发冷替代原冷凝表冷器的改造后，整机运行COP值比原来提升20%以上； |
|
9、原机组控制系统不做任何改动，实际运行时各项保护参数阈值均处于原风冷系统范围内，或优于原系统； |
|
10、机脚架采用#10号槽钢制作，安装后做除锈、红漆及防锈漆保护处理； |
|
11、所有蒸发冷模块电源均取自原空调电源箱，可于总开关后独立增加1路空开断路器，供电给所有蒸发冷模块； |
- 改造方案节能技术原理
2.1、蒸发冷空为什么节能：
风冷式冷凝空调机组是直接利用室外空气作为冷却介质，靠空气的温升带走冷凝 热量，从而达到制冷目的。由于夏季气温较高，这就决定了直接利用室外空气冷却时 需要较大的冷凝风量，导致风机电机功率增加；需要较大的冷凝换热面积 ，外形尺寸增大；冷凝压力升高 ，压缩机输入功率增大等。
蒸发冷凝器以水和空气作为冷却剂，它主要利用部分水的蒸发带走工艺介质冷凝 过程放出热量。由于蒸发冷凝器的冷凝温度随湿球温度而变化，一般湿球温度比干球温度低 6～8℃，这就意味着在同样环境下，使用蒸发冷凝器可使制冷系统的冷凝温度明显下降。在标准设计工况条件下，风冷机组的冷凝温度为 52～55℃，而蒸发冷机组的冷凝温度为 38～39℃，根据冷凝温度与压缩机制冷量和输入功率的对应关系，采用蒸发冷凝器替换风冷冷凝器，可使系统和压缩机节能 40%以上。
2.2、节能改造核心部件：
#结构新颖独特，工艺先进稳定
#柔性成型、制造工艺技术高端；
#抗腐蚀，经久耐用，使用寿命超过 20 年；
#表面零焊点、无焊缝，耐压性能优越，强度高，安全可靠；
#换热表面无干点，不易结垢。
5.2 日常维护保养成本低廉
#湿膜纸无需经常性更换；
#相邻换热管片间留有间隙，简易毛刷 可清洗到换热器任何部位；
#人工机械清洗避免添加使用化学药剂，减少化学排放；
#换热效率稳定不衰减；
#日常维护保养无需停机。

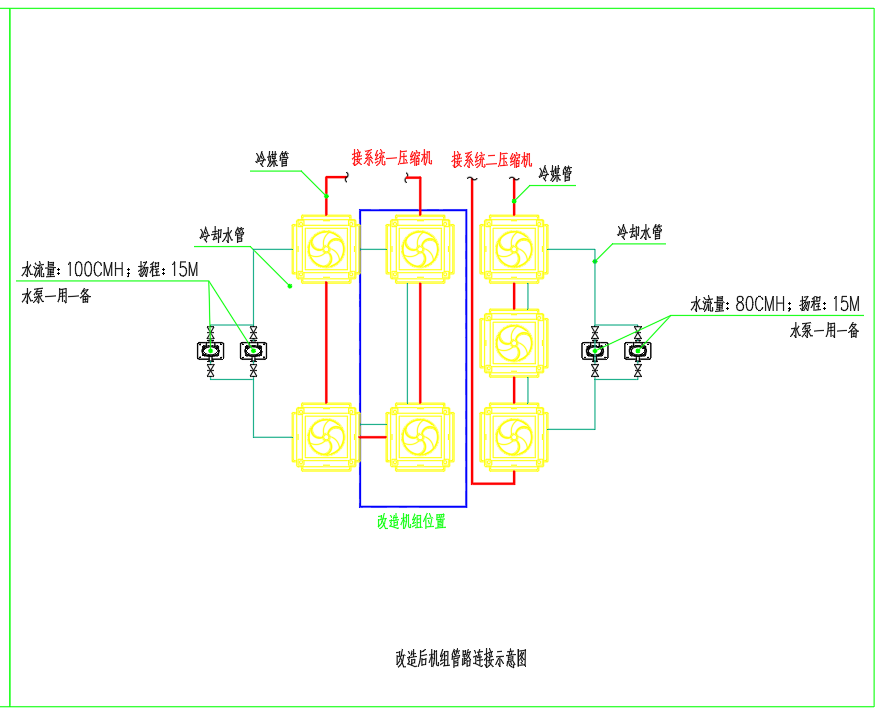

- 根据现场勘察情况，采用如下视图的配置及连接方式：
